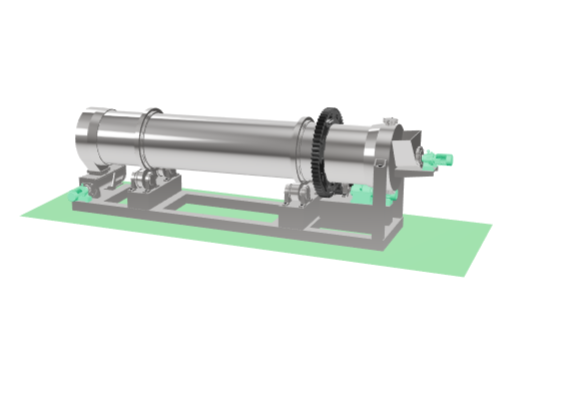

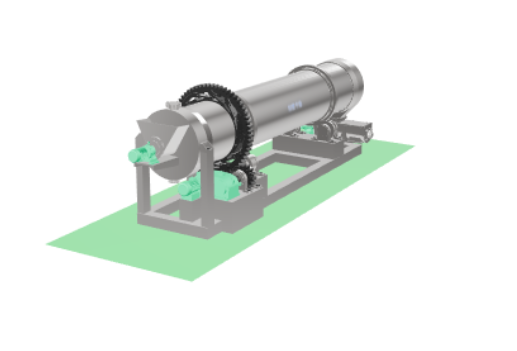

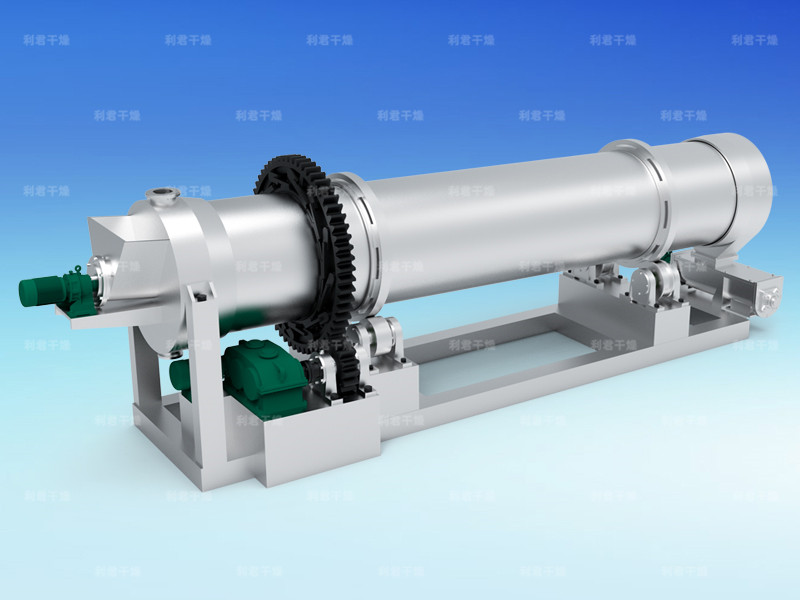

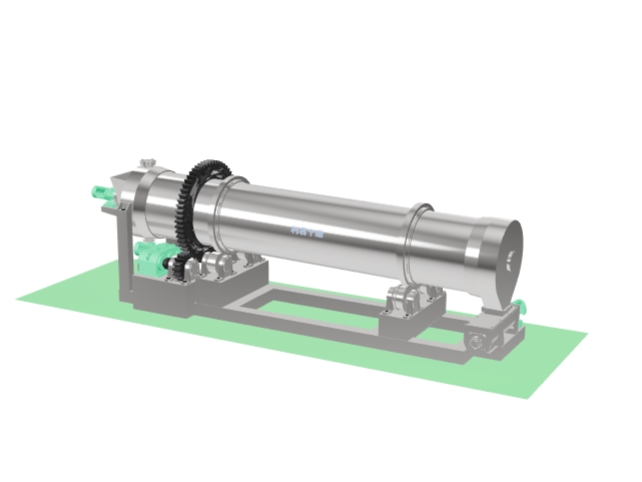

HZG回轉滾筒干燥機是主體略帶傾斜并能在一定范圍內可調轉速的圓筒體，濕物料由加料機送入圓筒內，在內筒均布的抄板器翻動下，物料在干燥器內均勻分布與分散并與通過筒內的熱風(并流或逆流)充分接觸。
工作原理

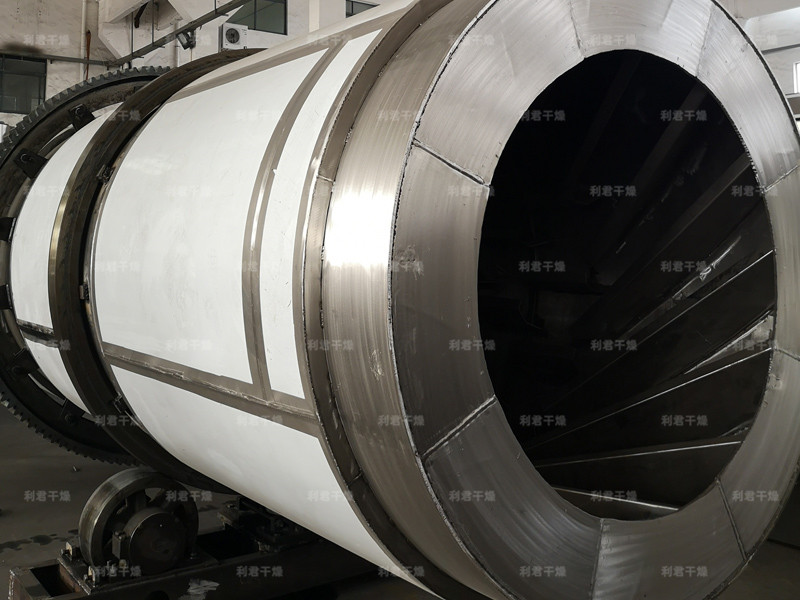

濕物料從干燥機一端投入后,在內筒均布的抄板器翻動下，物料在干燥器內均勻分布與分散，并與并流（逆流）的熱空氣充分接觸，加快了干燥傳熱，傳至推動力。在干燥過程中，物料在帶有傾斜度的抄板和熱氣流的作用下，可調控地運動至干燥機另一段星形卸料閥排出成品。
性能特點
◎轉筒干燥器機械化程度高，生產能力較大。
◎流體通過筒體阻力小，功能消耗低。
◎?qū)ξ锪咸匦缘倪m應性比較強。
◎操作穩定，操作費用較低，產品干燥的均勻性好。
適應物料
◎化工、礦山、冶金等行業大顆粒，比重大物料干燥，如：礦山、高爐礦渣、煤、金屬粉末、磷肥、硫銨。
◎?qū)τ刑厥庖蟮姆勰㈩w粒狀物料的干燥，如：HP發泡劑、酒糟渣、輕質碳酸鈣、活性白土、磁粉、石墨、藥渣。
◎要求低溫干燥，且需大批量連續干燥的物料。
型號 | 直接加熱順流式 | 直接加熱順流式 | 直接加熱逆流式 | 直接加熱逆流式 | 復合加熱 | 復合加熱 |
物料種類 | 礦石 | HP發泡劑 | 高爐礦渣 | 硫銨 | 磷肥 | 煤 |
處理量(kg/h) | 1000 | 466 | 15000 | 20000 | 12000 | 5000 |
出含水量(%) | 30 | 13 | 6 | 1.5 | 5 | 6.5 |
終含水量(%) | 15 | 0.3 | 1 | 0.1 | 0.1 | 0.1 |
平均粒徑 | 6.5 | 0.05 | 4.7 | 0.5-1.7 | 0.5 | 5 |
物料堆積重度(kg/m3) | 770 | 800 | 1890 | 1100 | 1500 | 750 |
熱風量(kg/h) | 3900 | 5400 | 10750 | 9800 | 6500 | 16000 |
入口氣體溫度(oC) | 600 | 165 | 500 | 180 | 650 | 570 |
物料出口溫度(oC) | 42 | 100 | 70 | 80 | 75 | |
加熱方式 | 煤氣 | 蒸氣式電加熱 | 重油 | 燃煤熱風爐 | 重油 | 重油 |
裝料系數 | 6.3 | 7 | 7.5 | 7.8 | 18 | |
轉速 | 4 | 4 | 3.5 | 3 | 4 | 2 |
傾斜度 | 0.04 | 0.005 | 0.03 | 0.05 | 0.05 | 0.043 |
抄板數目 | 12 | 24 | 12 | 22 | 內筒外面8 | 6 12 |
干燥器直徑 | 2.0 | 1.5 | 2 | 2.3 | 外筒2 | 外筒2.4 |
干燥器長度 | 20 | 12 | 17 | 15 | 10 | 16 |
驅動功率 | 22 | 7.5 | 15 | 11 | 11 | 15 |
